蜂窩式電捕焦油器殼體采用圓筒式結構，內件沉淀極所采用結構形式類似蜂窩式，蜂窩式的結構是將通道截面為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊形所共用。用2-3mm的鋼板制成的蜂窩板即可滿足工藝和機械強度的要求。設備殼體由筒體、器頂封頭與器底斜底組合而成。整個除焦器分為上、中、下3 段, 上、中部為高壓靜電場, 下部為集焦油室。

　　浸漬罐煙氣由下端側面進入, 凈化后的潔凈氣體由上端頂部由風機排出, 除塵器底部留有人孔維修方便。下端進氣口設有2 層多孔板型氣流分布板, 使氣體在電場中均勻分布, 中部為高4-5m 的高壓靜電場。 其原理即在金屬導線與金屬管壁(沉淀極板)間施加高壓直流電，使陰陽極之間形成電暈區。當含焦油霧滴等雜質的氣體通過該電場時，吸附了負離子和電子雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電荷，并吸附于沉淀極上，當吸附于沉淀極上的雜質量增加到大于其附著力時，會自動向下流并從電捕焦油器底部排出，從而達到凈化氣體的目的。

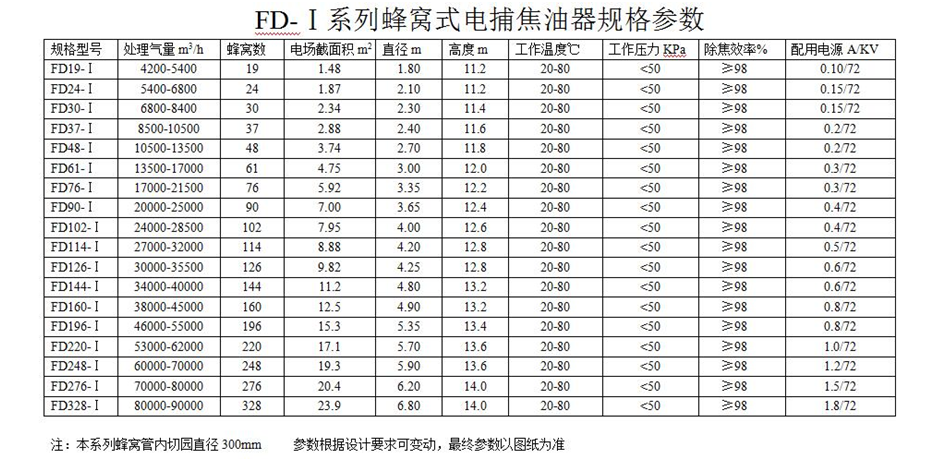

　　蜂窩式電捕焦油器與其他焦油器相比，由于蜂窩式電捕焦油器具有結構緊湊合理、沒有電場空穴，具有筒徑小，占地少，截面(氣凈化工作面)大，氣體處理量大成本低，電耗小，收焦油量大且油質優良，凈化效率高，處理后各種污染物可達標排放的優點。達到的技術指標，可明顯操作環境。
